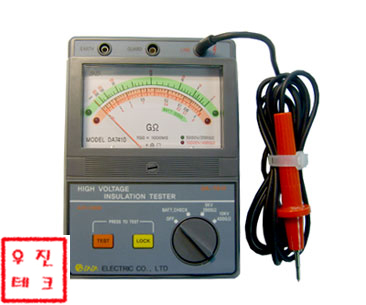

 특징 |
■ 휴대가 간편하고 사용이 편리하다.
■ 우천시 기기내부 회로를 보호하기 위해 결합케이스 내부에 고무바킹을
넣어 빗물 침투를 최대한 방지하였다.
■ 연속 측정이 가능하다.
■ 본기는 5KV에서 200GΩ, 10KV에서 400GΩ (DA-7405 2.5KV 100GΩ, 5KV 200GΩ)
까지 측정이 가능하다.
■ 자동으로 전환되는 LOW 눈금과 HIGH 눈금으로 되어있으며 측정 눈금을
표시하는 LED 램프와 눈금판 색상이 이중색으로 되어 있어 측정치를 쉽게
판독할수 있도록 되어있다.
■ 본기는 5KV or 10KV 측정시 LED 램프가 켜져있어 측정 혼란이 없도록 되어있다.
|
| 측정대상 |
■ 산업용 장비
■ 전선 (CABLE WIRE)
■ 변압기
■ 스위치 기기 등
|
|
| ■ 의장등록
사양 (DA-7405)
| 측정전압 |
DC 2500V |
DC 5000V |
|
측정범위 |
0~2000㏁ / 1000~100.000㏁
(자동전환) |
0~500㏁ / 2000~200.000㏁
(자동전환) |
| 허용차 |
절연저항
2500V/100GΩ |
100~50.00㏁ ± 5% (지시치)
50.000㏁ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 |
절연저항
5000V/200GΩ |
200~100.000㏁ ± 5% (지시치)
100.000㏁ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 |
| 출력전압 |
2500V |
100~50.000㏁ ± 5% |
| 5000V |
200~100.000 ± 5% |
| 사용온도 |
상대습도 80% -10℃ + 40℃ |
| 보관온도 |
상대습도 90% -20℃ + 50℃ |
| 내전압 |
외함 과 회로간 AC5.000V 1분간 |
| 중량 |
약 1.000g (측정선포함) |
| 전원 |
R6 [AAM] 1.5V 건전지 8개 DC 12V |
| 외형치수 |
약) 202(H)x144(W)x80(D) mm |
| 부속품 |
휴대용케이스, 밧데리 8개, 측정선, 가드선 | |
| 사양 (DA-7410) |
| 측정전압 |
DC 5KV |
DC 10KV |
|
측정범위 |
0~5GΩ / 2~200GΩ
(자동전환) |
0~10GΩ / 4~400GΩ
(자동전환) |
| 허용차 |
절연저항
5KV/200GΩ |
0.2~100GΩ ± 5% (지시치)
100GΩ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 |
절연저항
10KV/400GΩ |
0.4~200GΩ ± 5% (지시치)
20GΩ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 |
| 출력전압 |
5KV |
0.2~100GΩ ± 5% |
| 10KV |
0.4~200GΩ ± 5% |
| 사용온도 |
상대습도 80% -10℃ + 40℃ |
| 보관온도 |
상대습도 90% -20℃ + 50℃ |
| 내전압 |
외함 과 회로간 AC5.000V 1분간 |
| 중량 |
약 1.000g (측정선포함) |
| 전원 |
R6 [AAM] 1.5V 건전지 8개 DC 12V |
| 외형치수 |
약) 202(H)x144(W)x80(D) mm |
| 부속품 |
휴대용케이스, 밧데리 8개, 측정선, 가드선 | | |
)
